2011年07月07日(木) 掲載
２階躯体工事完了！東建コーポレーション 越谷支店 戸田のＲＣ現場監督ブログ
こんにちはー
戸田のＲＣ物件現場担当のＳです。
前回のあらすじは、1階壁の２階床コンクリート打設状況の報告でした。
今回もまた現場進捗の報告
しますので、お付き合いお願いします。
再度、コンクリート打設を行うまでの大まかな流れをつかみしょう。
①壁の鉄筋配筋
②その壁配筋を型枠で囲む
③上階の床型枠をベニアで敷き込む
④上階床鉄筋配筋
⑤コンクリート打設 というよう進みます。
この流れで１階①－⑤、２階、３階・・・・と進んでいくのですが、今回の建物は３階建てなので、３回繰り返すことで完了です。現在2回目周期が終り、３回目の3階壁Ｒ階床コンクリート打設に向けて施工しております。
上の写真をご覧ください。
これは①番の３階壁の配筋完了し、②の型枠を施工中の撮影した写真
になります。状況写真はここまでにしておきます。
下の写真をご覧ください。
２階床コンクリート打設前に撮影したものですが、別にボーリング
で遊ぶ為のものではありません。では何の目的でこのピンを入れているのでしょうか？
建物を２階、３階と積み上げていく際
、基礎の段階で、墨出しという作業を行いました。その基準になる墨は、建物外周４隅の壁から少し内側に井桁状(□）に出しています。大きすぎて写真に載せても、判らないので申し訳ありませんが割愛させていただきます。
この基準となる墨を１階、２階、３階まで、同じ位置にあげていかなくてはなりません。
そこでこのボーリングのピンのようなアイテムを建物コーナー部分４箇所に設置します。

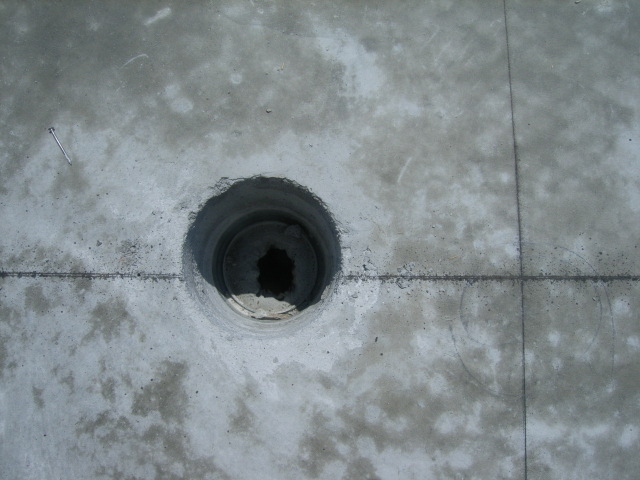

コンクリート打設後にそのピンを抜いた状況です。この穴を覗き
、下げ振り
というものを使って、下階の基準墨を上げていきます。この基準墨から壁の形を１分の１スケールで描いていきます。４墨の一部がこの十字になっている部分です。
今回はここまでになります。最後までお付き合いしていただき、有難う御座います。
工事進捗状況（予定）
躯体工事： 7月中旬
屋根外壁工事： 8月中旬
建物完成： 10月上旬
【建物完成イメージ】(実際の建物とは異なります）
